Beyond Speed: hoe high-speed versnellingen een revolutie te revolutioneren van moderne machines

I. Inleiding

Het meedogenloze streven naar efficiëntie en prestaties in moderne machines heeft de grenzen van engineeringontwerp verlegd. Van het gebrul van een straalmotor tot het gezoem van een turbine van een energiecentrale, het vermogen om vermogen betrouwbaar en efficiënt te verzenden bij steeds toenemende rotatiesnelheden is van het grootste belang. Deze vraag is gesteld hogesnelheidstransmissiewielen in de voorhoede van mechanische innovatie. Dit zijn niet alleen versnellingen die snel draaien; Het zijn zorgvuldig ontworpen componenten die zijn ontworpen om effectief en betrouwbaar onder extreme omstEnigheden te werken, waar conventionele versnellingsontwerpen snel zouden falen.

Snelle transmissiewars zijn cruciale enablers van technologische vooruitgang. Ze vergemakkelijken een hogere vermogensdichtheid, waardoor meer vermogen kan worden overgedragen via kleinere, lichtere componenten. Dit vertaalt zich direct in verbeterde efficiëntie in verschillende industrieën, waaronder ruimtevaart, stroomopwekking en krachtige automobielsectoren. Door de totale grootte en het gewicht van de machines te verminderen, dragen deze versnellingen bij aan compactere, zuinige en wendbare systemen. Dit artikel zal zich verdiepen in de fundamentele principes, ingewikkelde ontwerpoverwegingen, geavanceerde productietechnieken, diverse toepassingen en opwindende toekomstige trends die de wereld van hogesnelheidstransmissieverslagen vormen.

II. Fundamentals of Gear Transmission

A. Basisuitrustingsprincipes

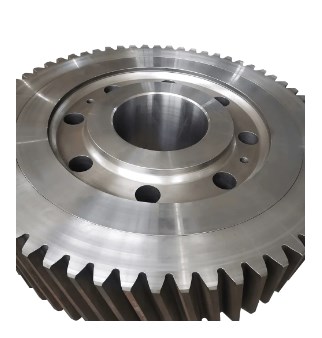

In hun kern zijn versnellingen mechanische componenten met tEnen die mazen om roterende beweging en koppel van de ene as naar de andere te verzenden. Inzicht in de basisuitrustingsterminologie is cruciaal: de steekcirkel is de theoretische cirkel waarop paring -tandwielen rollen zonder uit te glijden; de module definieert de grootte van de tandwieltanden; de drukhoek dicteert de hoek waarop kracht wordt overgedragen tussen meshing -tanden; en de helixhoek (voor spiraalvormige versnellingen) verwijst naar de hoek van de tanden ten opzichte van de as van de versnelling. Terwijl verschillende versnellingstypen bestaan, spiraalvormige versnellingen worden voornamelijk gebruikt in hogesnelheidstoepassingen vanwege hun soepelere, stillere werking en hogere belastingvervoercapaciteit in vergelijking met sporen. De overbrengingsverhouding bepaalt de snelheidsverlaging of toename, terwijl de koppeltransmissie Mogelijkheden definieert de hoeveelheid rotatiekracht die kan worden overgedragen.

B. Uitdagingen bij hoge snelheden

Bedieningswielen bij hoge rotatiesnelheden introduceren een unieke set formidabele uitdagingen:

1. Verhoogde dynamische belastingen en trillingen: Naarmate de snelheden toenemen, kunnen zelfs kleine onvolkomenheden of verkeerde uitlijningen leiden tot significante dynamische krachten, wat overmatige trillingen en lawaai veroorzaakt.
2. Warmte -generatie en thermisch beheer: Wrijving tussen meshing -tanden en olie -karnen in de versnellingsbak genereert aanzienlijke warmte. Effectief thermisch beheer is cruciaal om materiaalafbraak en smeermiddelafbraak te voorkomen.
3. Ruisreductie: Hoge snelheid operatie produceert inherent meer ruis. Ontwerpen voor stille werking is essentieel, vooral in toepassingen zoals ruimtevaart.
4. Smeeruitdagingen: Het handhaven van een adequate smeermiddelfilm tussen snel bewegende tanden wordt moeilijk. Problemen zoals olie-karnen (waarbij de olie zelf weerstand en warmte genereert) en ervoor zorgen dat voldoende filmdikte om contact met metaal tot metaal te voorkomen, zijn van cruciaal belang.
5. Materiële vermoeidheid en slijtage: De cyclische spanningen bij hoge frequenties verhogen het risico op materiaalvermoeidheid aanzienlijk. Oppervlakteslijtage, putjes en scuffing zijn ook grote zorgen.
6. Productie -precisievereisten: De toleranties voor high-speed versnellingen zijn uitzonderlijk strak. Elke afwijking kan leiden tot catastrofaal falen.

Iii. Ontwerpoverwegingen voor snelle versnellingen

Het overwinnen van de uitdagingen van high-speed operatie vereist zorgvuldig ontwerp en engineering.

A. Gear geometrie optimalisatie

Het optimaliseren van tandwielgeometrie is van het grootste belang voor soepele, efficiënte en duurzame snelle werking:

• Profielaanpassing: Technieken zoals Tipverlichting and wortelverlichting worden toegepast op het tandprofiel om een soepelere betrokkenheid en terugtrekking te garanderen, waardoor de impactbelastingen en ruis worden verminderd.
• Leadaanpassing: Voor spiraalvormige versnellingen kunnen lichte wijzigingen in de helixhoek langs de tandlengte compenseren voor afbuigingen onder belasting, waardoor uniform contact wordt gewaarborgd.
• Selectie van helixhoek: Een optimale helixhoek voor spiraalvormige versnellingen balances laadverdeling, axiale stuwkracht en ruiskenmerken.
• Drukhoekoptimalisatie: De drukhoek beïnvloedt tandsterkte, contactspanningen en geluid. Zorgvuldige selectie is van vitaal belang.
• Tandcontactanalyse (TCA): Geavanceerde softwaresimulaties worden gebruikt om de contactpatronen tussen meshing -tanden te analyseren, waardoor uniforme belastingverdeling over de tandflank wordt gewaarborgd en gelokaliseerde spanningsconcentraties wordt voorkomen.

B. Selectie van materiaal

De materiaalkeuze is van fundamenteel belang voor de prestaties en een lange levensduur van een snelle versnelling:

• Hoogstrengte staal: Gespecialiseerde staals zoals staalsarburiseren (bijv. AISI 9310, 8620) en staal worden vaak gebruikt vanwege hun uitstekende kernsterkte en vermogen om een hoge oppervlakte -hardheid te bereiken.
• Oppervlaktehardende technieken: Processen zoals carburatie (koolstof introduceren in het oppervlak voor hardheid), nitridend (Introductie van stikstof voor oppervlaktehardheid en slijtvastheid), en inductie verharding (gelokaliseerde verwarming en blussen) Maak een harde, slijtvaste zaak met behoud van een stoere, ductiele kern.
• Lichtgewicht materialen: Voor toepassingen waar gewicht van cruciaal belang is, zoals ruimtevaart, geavanceerde legeringen of zelfs composieten worden onderzocht, hoewel ze hun eigen productie- en prestatie -uitdagingen presenteren.
• Overwegingen: Belangrijkste materiaaleigenschappen voor high-speed versnellingen omvatten high vermoeidheidsterkte (weerstand tegen cyclische belasting), superieur Draag weerstand , adequaat taaiheid (weerstand tegen breuk), en thermische stabiliteit (het handhaven van eigenschappen bij verhoogde temperaturen).

C. Smeersystemen

Effectieve smering is de levensader van high-speed tandwielen, het beheren van wrijving, warmte en slijtage:

• Smering van de olieverhoor: Een fijne mist van olie wordt gericht op het versnellingsmaas, geschikt voor lichtere belastingen en lagere snelheden binnen het hogesnelheidsbereik.
• Jet Smering: Hoge drukjes olie zijn precies gericht op de meshing-tanden, waardoor directe en effectieve smering en koeling wordt gewaarborgd. Dit is gebruikelijk bij veeleisende toepassingen.
• Oliespray smering: Vergelijkbaar met jetsmering maar met een breder spuitpatroon.
• Selectie van smeermiddelen: De keuze van het smeermiddel is van cruciaal belang, gezien zijn viscositeit (weerstand tegen stroming), de aanwezigheid van specifiek additieven (bijv. Anti-wear, extreme druk), en zijn thermische eigenschappen (stabiliteit bij hoge temperaturen).
• Filtratie- en koelsystemen: Geïntegreerde systemen zijn essentieel om verontreinigingen uit de olie te verwijderen en warmte af te voeren, waarbij optimale smeermiddelprestaties worden gehandhaafd.

D. Lager selectie

Lagers ondersteunen de roterende assen en moeten hoge snelheden en belastingen weerstaan:

• Hydrodynamische lagers: Deze lagers vertrouwen op een oliefilm onder druk om de as van het lageroppervlak te scheiden en biedt een uitstekende belastingscapaciteit en demping bij hoge snelheden.
• Rolling Element -lagers: Hoge nauwkeurige, hoge snelheidstypen (bijv. Angular Contact kogellagers, cilindrische rollagers) worden gebruikt, vaak met keramische ballen voor verminderde wrijving en hogere snelheidscapaciteit.
• Actieve magnetische lagers: Voor extreme snelheden, nulcontact en precieze aspositionering worden actieve magnetische lagers gebruikt, met behulp van elektromagnetische krachten om de as te zweven en te regelen.

E. Huisvesting en systeemstijfheid

Het tandwielhuis en het algemene systeem moeten worden ontworpen voor maximale stijfheid om verkeerde uitlijning en controle -trillingen te voorkomen:

• Het minimaliseren van afbuiging en verkeerde uitlijning: Stijve behuizingontwerpen en nauwkeurige bewerking zorgen ervoor dat assen en tandwielen nauwkeurig worden uitgelijnd onder bedrijfsbelastingen.
• Trillingsdemping en isolatie: Materialen en structurele ontwerpen die trillingen absorberen of isoleren worden opgenomen om het geluid te verminderen en resonantie te voorkomen.
• Thermisch expansiebeheer: Terwijl componenten opwarmen, breiden ze uit. Het ontwerp moet rekening houden met differentiële thermische expansie tussen versnellingen, assen en behuizing om vrijgaven en uitlijning te behouden.

IV. Productie en kwaliteitscontrole

De prestaties van high-speed versnellingen hangen af van ultrahoge precisieproductie en strenge kwaliteitscontrole.

A. Precisiebewerking

Het bereiken van de vereiste nauwkeurigheid omvat geavanceerde bewerkingsprocessen:

• Gearhobbing en vormgeven: Eerste ruwheid en semi-afwerking van tandwieltanden.
• Versnellingslijpen: Een kritisch afwerkingsproces dat kleine hoeveelheden materiaal verwijdert om precieze tandprofielen en oppervlakte -afwerkingen te bereiken. Dit omvat vorm slijpen (met behulp van een slijpwiel gevormd aan het tandprofiel) en generatief slijpen (waar het slijpwiel een paringsuitrusting simuleert).
• Superfinishingprocessen: Technieken zoals hoenvaardigheid and vals worden gebruikt om extreem gladde oppervlakte -afwerkingen te bereiken, wrijving te verminderen en contactpatronen te verbeteren.

B. Warmtebehandelingsprocessen

Na het bewerken worden warmtebehandelingen toegepast om materiaaleigenschappen te verbeteren:

• Carburiseren: Een thermochemisch proces dat koolstof diffundeert in het oppervlak van staal, gevolgd door blussen en temperen, om een harde, slijtvaste kast te creëren.
• Nitriding: Een proces van lagere temperatuur dat stikstof in het staaloppervlak diffuseert, waardoor harde nitriden worden gevormd die de hardheid van het oppervlak, de slijtvastheid en de vermoeidheidssterkte met minimale vervorming verbeteren.
• Inductieharding: Gebruikt elektromagnetische inductie om snel specifieke delen van de versnelling te verwarmen en te blussen, waardoor gelokaliseerde verharding mogelijk is.

C. Kwaliteitscontrole en inspectie

Rigoureuze inspectie zorgt ervoor dat elke versnelling voldoet aan de veeleisende specificaties:

• Gear metrologie: Geavanceerde instrumenten zoals Coördineren meetmachines (CMM) en toegewijd Gear Rolling Testers worden gebruikt om de tandgeometrie, lood, profiel en runout precies te meten.
• Niet-destructieve testen (NDT): Technieken zoals magnetische deeltjesinspectie (om oppervlaktescheuren te detecteren) en ultrasone tests (om interne fouten te detecteren) worden gebruikt om de materiaalintegriteit te waarborgen zonder de component te beschadigen.
• Balancering van roterende componenten: Snelle tandwielen en de bijbehorende assen moeten dynamisch in evenwicht zijn om trillingen te minimaliseren en een soepele werking te garanderen.

V. Toepassingen van high-speed transmissie tandwielen

Snelle transmissiewars zijn onmisbaar in een breed scala aan industrieën waar prestaties en efficiëntie van het grootste belang zijn.

A. Aerospace

De ruimtevaartindustrie is een goed voorbeeld van waar high-speed versnellingen van cruciaal belang zijn:

• Vliegtuigmotoren: In turbofan- en turbopropmotoren zijn versnellingsbakken essentieel voor het verbinden van de hogesnelheidsturbine met de ventilator of propeller met een langzamere snelheid, waardoor de efficiëntie wordt geoptimaliseerd.
• Helikopter -transmissies: Deze complexe versnellingsbakken verzenden vermogen van de motor naar de hoofd- en staartrotors, die uitzonderlijke betrouwbaarheid en vermogensdichtheid vereisen.
• Auxiliary Power Units (APUS): Kleine gasturbinemotoren op vliegtuigen die stroom leveren voor start- en grondactiviteiten maken ook gebruik van high-speed versnelling.

B. Power Generation

In de energiesector zijn deze versnellingen van vitaal belang voor het omzetten van high-speed rotatie-energie:

• Gasturbines: Snelle versnellingsbakken verbinden gasturbines met generatoren en stappen de hoge rotatiesnelheid van de turbine af naar de synchrone snelheid vereist door het elektrische rooster.
• Stoomturbines: Net als gasturbines worden versnellingsbakken gebruikt om de snelheid van de turbine aan de generator te matchen.
• Wind Turbine versnellingsbakken: Terwijl de hoofdrotor bij lagere snelheden werkt, kunnen sommige fasen in de versnellingsbak van grote windturbines een snelle versnelling met zich meebrengen.

C. Automotive

Hoogwaardige en opkomende autotoepassingen zijn steeds meer afhankelijk van deze versnellingen:

• Hoogwaardige voertuigen: In raceauto's en supercars zijn gespecialiseerde versnellingsbakken ontworpen om extreme motortoerentallen en vermogen te verwerken.
• Elektrisch voertuig (EV) aandrijflijnen: Omdat elektrische motoren vaak werken op zeer hoge toerental voor optimale efficiëntie, zijn high-speed reductiewars cruciaal voor bijpassende motorsnelheid met wielsnelheid.

D. Industriële machines

Talrijke industriële toepassingen profiteren van de efficiëntie en vermogensdichtheid van high-speed versnellingen:

• Compressoren: Gebruikt in verschillende industrieën (bijv. Olie en gas, HVAC) om hogesnelheid centrifugaalcompressoren aan te drijven.
• Pumps: Snelle versnellingen kunnen gespecialiseerde pompen aandrijven voor vloeistofoverdracht in industriële processen.
• Machine Tools: Precisiemachine-tools bevatten vaak high-speed spindel versnellingsbakken voor high-speed bewerkingen.
• Testrigs: In onderzoek en ontwikkeling zijn snelle versnellingsbakken fundamentele componenten van testinstallaties die zijn ontworpen om real-world bedrijfsomstandigheden voor verschillende machines te simuleren.

Vi. Toekomstige trends en innovaties

Het veld van high-speed transmissie-tandwielen evolueert continu, aangedreven door de vraag naar nog grotere prestaties, efficiëntie en betrouwbaarheid.

A. Geavanceerde materialen

Onderzoek naar nieuwe materialen belooft de grenzen verder te verleggen:

• Keramische versnellingen: Met uitzonderlijke hardheid, slijtvastheid en hoge temperatuurcapaciteiten worden keramische versnellingen onderzocht voor extreme toepassingen waar traditionele staalschalen tekortschieten.
• Geavanceerde composieten: Lichtgewicht en hoogwaardig composieten kunnen een revolutie teweegbrengen in het uitrustingsontwerp, met name voor gewichtsgevoelige toepassingen.
• Additieve productie (3D -printen): Deze technologie maakt het maken van complexe versnellingsgeometrieën mogelijk die onmogelijk zijn met traditionele bewerking, waardoor mogelijk geoptimaliseerde interne structuren en geïntegreerde functies mogelijk zijn.

B. Slimme versnellingen/conditie -monitoring

De integratie van intelligentie in versnellingssystemen is een belangrijke trend:

• Geïntegreerde sensoren: Sensoren rechtstreeks in versnellingen of versnellingsbakken inbedden om parameters zoals temperatuur, trillingen en spanning in realtime te controleren.
• Voorspellende onderhoud en AI-aangedreven diagnostiek: Gegevens van deze sensoren, gecombineerd met kunstmatige intelligentie en machine learning, kunnen potentiële storingen voorspellen voordat ze zich voordoen, waardoor proactief onderhoud mogelijk is en downtime minimaliseert.

C. Technologieën voor ruis- en trillingsreductie

Lopende inspanningen zijn gericht op het stiller en soepeler van hoge snelheden stiller en soepeler:

• Actieve ruisregeling: Het gebruik van anti-fase geluidsgolven om versnellingsgeluid te annuleren.
• Geavanceerde dempingsmaterialen: Het ontwikkelen van nieuwe materialen en structurele ontwerpen die trillingen effectiever absorberen en aftappen.

D. Hybride en elektrische aandrijving

De verschuiving naar elektrificatie is van invloed op het ontwerp van het tandwiel:

• Optimalisatie voor kenmerken van elektrische motorische kenmerken: Tarmen worden specifiek ontworpen om te communiceren met de unieke snelheidstorque-eigenschappen van elektrische motoren, die vaak hogere inputsnelheden en verschillende reductieverhoudingen vereisen.
• Integratie met stroomelektronica: Nauwere integratie tussen mechanische versnellingsbak en elektronische besturingseenheden voor geoptimaliseerde prestaties en efficiëntie.

Vii. Conclusie

Snelle transmissiewars vertegenwoordigen een hoogtepunt van werktuigbouwkunde, belichamen precisie, materiaalwetenschap en geavanceerde productie. Het zijn cruciale componenten die de hoge vermogensdichtheid, efficiëntie en prestaties mogelijk maken die door moderne machines in verschillende industrieën worden geëist. Van het verminderen van dynamische belastingen en het beheren van thermische uitdagingen tot het selecteren van geavanceerde materialen en het gebruik van ultra-nauwkeurige productietechnieken, elk aspect van hun ontwerp en productie is een bewijs van technische excellentie.

Naarmate de industrieën de grenzen van snelheid en efficiëntie blijven verleggen, zal de rol van high-speed versnellingen alleen maar groeien. Met voortdurende innovaties in materialen, de integratie van slimme technologieën voor conditie-monitoring en aanpassingen voor het zich ontwikkelende landschap van hybride en elektrische aandrijflijnen, is het veld van high-speed transmissie-versnellingen klaar voor voortdurende evolutie, waardoor de volgende generatie hoogwaardige machines drijft. .
