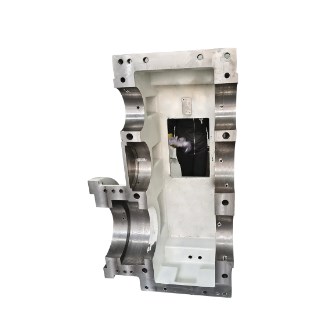

Versnellingsbakbehuizing: de solide bewaker van de industriële transmissiekern

In de industriële transmissiesector zijn tandwielkasten belangrijke apparaten voor krachtoverbrenging en snelheidsverandering. Hun prestaties hebben een directe invloed op de efficiëntie en stabiliteit van de gehele apparatuur. De versnellingsbak behuizing , dat fungeert als "framework" en "beschermende schil", speelt een cruciale rol en zorgt voor de goede werking van de versnellingsbak en het gehele transmissiesysteem.

Functionele positionering van de versnellingsbakbehuizing
De versnellingsbakbehuizing is het structurele kernonderdeel van de versnellingsbak en vervult meerdere kritische functies. Het biedt nauwkeurige montage- en positioneringsruimte voor kerncomponenten van de transmissie, zoals tandwielen, lagers en assen, en zorgt ervoor dat deze componenten tijdens bedrijf de juiste relatieve positionering behouden, een voorwaarde voor een soepele transmissie. De behuizing biedt een afdichting en bescherming, waardoor stof, vocht en andere onzuiverheden effectief worden geblokkeerd om de behuizing binnen te dringen, waardoor wordt voorkomen dat deze slijtage of corrosie veroorzaken aan precisietransmissiecomponenten. Het voorkomt ook lekkage van smeermiddel, waardoor een goed gesmeerde omgeving in de versnellingsbak behouden blijft. De behuizing zorgt ook voor een zekere mate van warmteafvoer, waardoor de warmte die wordt gegenereerd tijdens de transmissie van de versnellingsbak wordt afgevoerd om te voorkomen dat te hoge temperaturen de prestaties en levensduur van de versnellingsbak beïnvloeden.

Materiaalkeuze versnellingsbakbehuizing
De materiaalkeuze is cruciaal om te voldoen aan de eisen van de versnellingsbakbehuizing op het gebied van sterkte, stijfheid, slijtvastheid en kosten. Gietijzer is een van de meest gebruikte behuizingsmaterialen. Net als grijs gietijzer biedt het uitstekende gieteigenschappen, waardoor het gemakkelijk te verwerken is tot complexe behuizingsvormen. Het zorgt ook voor een goede trillingsdemping, waardoor de trillingen en het geluid dat wordt gegenereerd tijdens de tandwieloverbrenging effectief worden verminderd. Nodulair gietijzer biedt superieure sterkte en taaiheid, waardoor het geschikt is voor versnellingsbakken met hoge eisen aan het draagvermogen.

Met de vooruitgang van de industriële technologie gebruiken sommige hoogwaardige of gespecialiseerde toepassingen ook gietstaal voor versnellingsbakhuizen. Gietstaal biedt superieure sterkte en taaiheid in vergelijking met gietijzer, waardoor het grotere belastingen en schokken kan weerstaan. Het gietproces is echter relatief complex en de kosten zijn hoger.

Sommige lichtgewicht versnellingsbakken gebruiken ook een aluminiumlegering. Aluminiumlegering heeft een lage dichtheid, waardoor het totale gewicht van de versnellingsbak effectief wordt verminderd. Het heeft ook een goede thermische geleidbaarheid, waardoor de warmteafvoer wordt vergemakkelijkt. Door zijn relatief lage sterkte is hij echter geschikt voor transmissies met kleinere belastingen.

Belangrijkste punten in het structurele ontwerp van versnellingsbakbehuizingen
Het structurele ontwerp van een versnellingsbakbehuizing vereist uitgebreide overweging van meerdere factoren om prestaties en betrouwbaarheid te garanderen. Eerst en vooral moet de stijfheid van de behuizing worden ontworpen. Voldoende stijfheid voorkomt overmatige vervorming onder belasting, waardoor wordt voorkomen dat de tandwielen en lagers in hun juiste werkpositie worden verstoord, waardoor de nauwkeurigheid van de transmissie wordt gegarandeerd. De stijfheid wordt doorgaans verbeterd door de juiste wanddikte, ribben en andere structurele kenmerken.

Ten tweede moet de verwerkbaarheid van de behuizing zo worden ontworpen dat gieten, snijden en daaropvolgende montage worden vergemakkelijkt. Bij het ontwerp van de behuizing moet bijvoorbeeld prioriteit worden gegeven aan bewerkingsoppervlakken om de bewerkingsproblemen en de complexiteit van de opspanning te minimaliseren. Er moeten geschikte montagegegevens en positioneringsstructuren worden vastgesteld om een ​​nauwkeurige montage van alle componenten te garanderen.

Ook het smerings- en afdichtingsontwerp van de behuizing vereist zorgvuldige overweging. Er moeten geschikte smeerkanalen worden ontworpen om een ​​soepele afgifte van smeermiddel aan alle oppervlakken te garanderen die smering vereisen. Bovendien moet de afdichtingsstructuur betrouwbaar zijn om lekkage en het binnendringen van vreemde stoffen te voorkomen. Veel voorkomende afdichtingsmethoden zijn onder meer labyrintafdichtingen en oliekeerringen, en de keuze moet gebaseerd zijn op de werkomgeving en vereisten van de versnellingsbak.

Productieproces van versnellingsbakbehuizing
De vervaardiging van versnellingsbakbehuizingen omvat doorgaans een reeks processtappen, waaronder gieten, warmtebehandeling en machinale bewerking. Gieten is de belangrijkste stap bij de productie van woningen. Afhankelijk van het materiaal kunnen zandgieten, verloren schuimgieten en andere methoden worden gebruikt. Tijdens het gietproces is een strikte controle van procesparameters, zoals giettemperatuur en afkoelsnelheid, cruciaal om defecten zoals krimpholtes en scheuren in de behuizing te voorkomen.

Na het gieten wordt de behuizing doorgaans met warmte behandeld, zoals uitgloeien en normaliseren, om gietspanningen te elimineren en de mechanische eigenschappen ervan te verbeteren.

Het daaropvolgende bewerkingsproces, inclusief frezen, kotteren en boren, is cruciaal voor het garanderen van de nauwkeurigheid van de behuizing. Deze processen zorgen ervoor dat de vlakheid van alle montageoppervlakken, evenals de maat- en positionele nauwkeurigheid van elk gatensysteem, voldoen aan de ontwerpvereisten. Uiterst nauwkeurige bewerkingsapparatuur en meetinstrumenten zijn essentieel voor een strenge kwaliteitscontrole.

Als sleutelcomponent in industriële transmissiesystemen hebben de prestaties en kwaliteit van de versnellingsbakbehuizing een directe invloed op de werking van het hele systeem. Met de voortdurende vooruitgang van de industriële technologie worden versnellingsbakbehuizingen voortdurend ontwikkeld en verbeterd op het gebied van materialen, structureel ontwerp, productieprocessen, enz. om zich aan te passen aan de groeiende behoeften van verschillende vakgebieden en een solidere garantie te bieden voor de efficiënte en stabiele werking van industriële transmissie.
